اسٹیل کے ساختی اجزاء کے لیے مکمل گائیڈ: ثانوی اراکین اور کنکشن کی تفصیلات

پچھلے شمارے میں بنیادی بوجھ اٹھانے والے ممبران اور بریسنگ اینڈ اسٹیبلٹی ممبران کی تفصیلات اور لے آؤٹ ڈرائنگ کی وضاحت کی گئی تھی۔سٹیل ساختیاجزاء یہ سیشن ثانوی اور منسلک اجزاء کے ساتھ ساتھ کنکشن اور ساختی فٹنگ کے تعارف کے ساتھ جاری ہے۔ ذیل میں عام ترتیب کی پوزیشنوں کی تفصیل اور اسٹیل کی عمارتوں میں ہر جزو کی مکمل فہرستیں ہیں۔

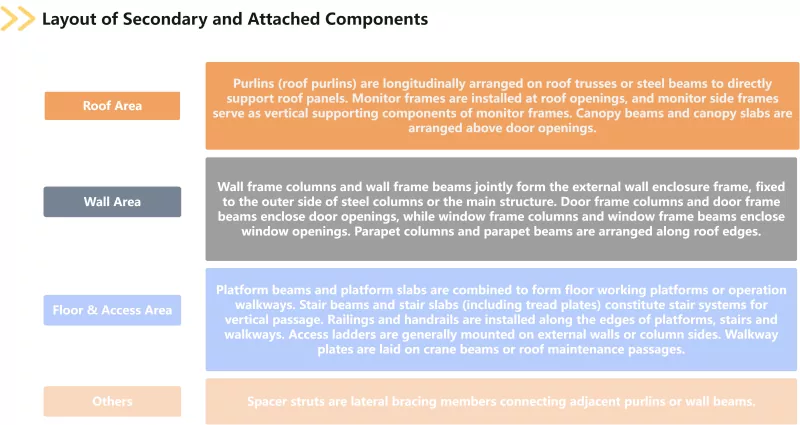

ثانوی اور منسلک اجزاء میں پورلن، وال فریم کالم، وال فریم بیم، مانیٹر فریم، مانیٹر سائڈ فریم، سیڑھی کے شہتیر، سیڑھی کے سلیب، پلیٹ فارم بیم، پلیٹ فارم سلیب، ریلنگ، ہینڈریل، رسائی سیڑھی، واک وے پلیٹس اور اسپیسر اسٹرٹس، دروازے کے فریم کالم، دروازے کے فریم بیم، ونڈو فریم، ونڈو فریم، کر سکتے ہیں سلیب، پیراپیٹ کالم اور پیراپیٹ بیم۔ پورلن کو چھت کے پرلنس اور دیوار کے پرلنس میں تقسیم کیا جاتا ہے، جبکہ سیڑھیوں کے سلیب پر چلنے والی پلیٹوں کو ڈھانپ دیا جاتا ہے۔ عمارت کے کاموں کو انجام دینا جیسے انکلوژر، گزرنے، دن کی روشنی اور وینٹیلیشن، ثانوی اور منسلک اجزاء ہوا کے بوجھ، برف کے بوجھ اور دیگر بوجھ کو مرکزی ڈھانچے میں منتقل کرتے ہیں۔ وہ ناگزیر حصے ہیں جو اسٹیل عمارتوں کی سالمیت اور خدمت کے افعال کو یقینی بناتے ہیں۔

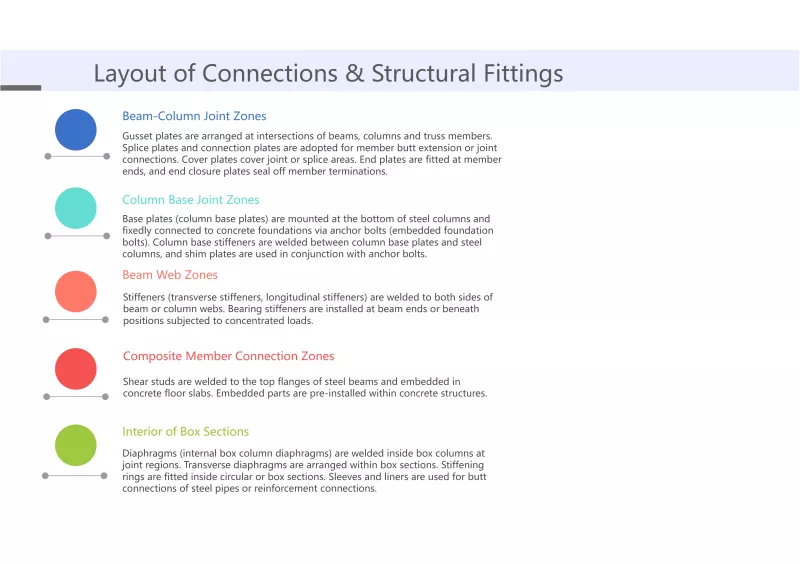

کنکشنز اور سٹرکچرل فٹنگز گسٹ پلیٹس، اسٹیفنرز، بیئرنگ اسٹیفنرز، شیم پلیٹس، کنکشن پلیٹس، اسپلائس پلیٹس، کور پلیٹس، اینڈ کلوزر پلیٹس، اینڈ پلیٹس، بیس پلیٹس، کالم بیس اسٹیفنرز، کالم اینکر بولٹ، اعلیٰ طاقت والے بولٹ، سٹفنر پرزے، شیم پلیٹس، پر مشتمل ہوتے ہیں۔ آستینیں، لائنر، سختی والی انگوٹھیاں، ڈایافرام اور ٹرانسورس ڈایافرام۔ اسٹیفنرز کو ٹرانسورس اسٹیفنرز اور طول بلد اسٹیفنرز میں تقسیم کیا گیا ہے۔ بیس پلیٹوں میں کالم بیس پلیٹیں شامل ہیں؛ کالم اینکر بولٹ کو ایمبیڈڈ فاؤنڈیشن بولٹ بھی کہا جاتا ہے۔ شیئر سٹڈز کو سٹڈ کنیکٹر بھی کہا جاتا ہے۔ ڈایافرام باکس کالموں کے اندرونی ڈایافرام کا احاطہ کرتے ہیں۔ کے ایک اہم زمرے کے طور پرسٹیل کی ساختاجزاء، کنکشنز اور سٹرکچرل فٹنگز براہ راست اس بات کا تعین کرتے ہیں کہ آیا تمام بوجھ برداشت کرنے والے ممبران مؤثر طریقے سے کوآرڈینیشن کے ساتھ کام کر سکتے ہیں اور آیا لوڈ کی منتقلی کا راستہ مسلسل اور قابل اعتماد ہے۔

اب تک، ساختی ساخت کے لحاظ سے درجہ بند اسٹیل کے ساختی اجزاء کی چار بڑی اقسام کو ترتیب دیا گیا ہے۔ مندرجہ بالا تمام اجزاء سٹیل کی عمارتوں کی تعمیراتی ڈرائنگ پر تیار کیے گئے ہیں، جو ساختی حساب کتاب کی رپورٹوں میں طاقت کے تجزیے میں شامل ہیں، اور مکمل شدہ ڈھانچوں میں مستقل طور پر برقرار ہیں۔ اجزاء کا مجموعہ مختلف پروجیکٹ کی اقسام کے ساتھ مختلف ہوتا ہے۔ ہر قسم کے اجزاء کی فنکشنل پوزیشننگ اور لے آؤٹ منطق کی درست تفہیم درست مقدار کے بلوں کو مرتب کرنے اور جامع یونٹ کی قیمتوں کا معقول تعین کرنے کے ساتھ ساتھ اس بات کو یقینی بنانے کی بنیاد ہے کہ اسٹیل ڈھانچے کے ڈیزائن کے ارادے کو محفوظ اور قابل اعتماد جسمانی عمارتوں میں تبدیل کیا جا سکتا ہے۔
