اسٹیل کے ڈھانچے (اسٹیل فریم) کے لیے تعمیراتی عمل کے معیارات

1. اسٹیل فریم لفٹنگ چیک (ہائیسٹنگ کیلکولیشن)

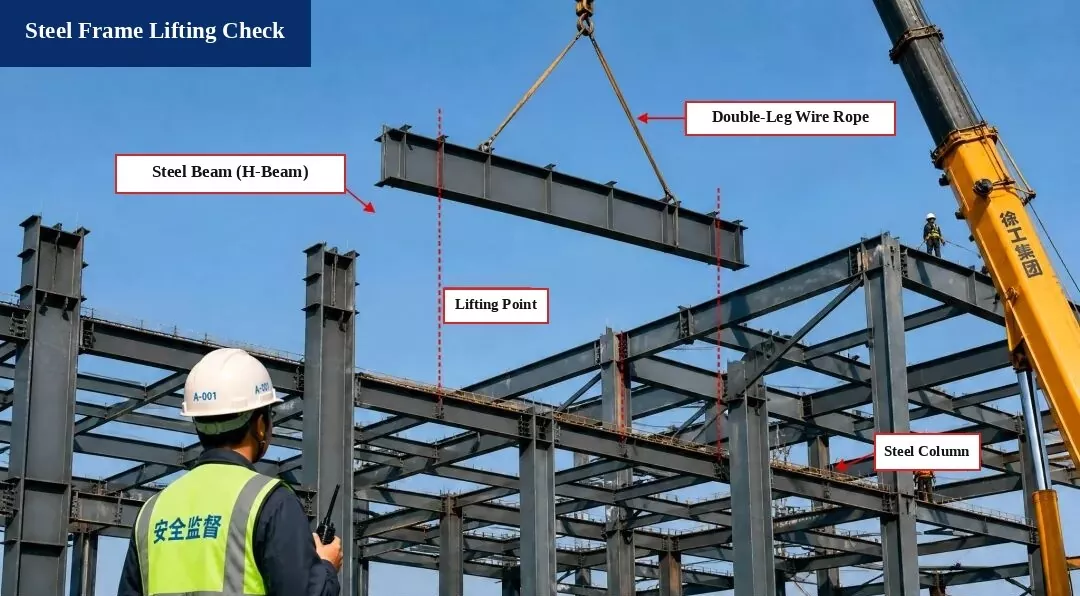

نکالے گئے فوٹو لیبلز:اٹھایا ہوا حصہ: اسٹیل بیم (H-Beam) | لفٹنگ سلنگ: ڈبل ٹانگ وائر رسی سلنگ | لفٹنگ پوائنٹ پوزیشن | اسٹیل فریم کالم | سیفٹی سپروائزر (ہیلمیٹ A-001) | کرین: XCMG گروپ

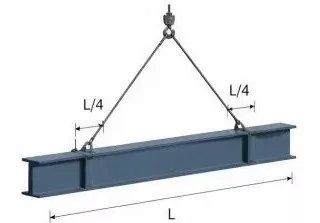

I. لفٹنگ ڈایاگرام

رکن:اسٹیل بیم H500×200×10×16، لمبائی L = 12.0 میٹر

لفٹنگ پوائنٹس:بیم کے ہر سرے سے L/4 پر سیٹ کریں۔

سلنگ اینگل:α ≈ 60°

II لوڈ کیلکولیشن

1. بیم کا خود وزن:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. متحرک لوڈ فیکٹر:1.1 لیں۔

3. سلینگ کا وزن:نظر انداز (نہ ہونے کے برابر)

4. کل لفٹنگ لوڈ:
P = G × 1.1 = 219.9 kN

5. سلنگ ٹینشن (متوازن بوجھ):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III سلنگ سیفٹی چیک

1. پھینکنے کی قسم:φ20 سٹیل وائر رسی، بریکنگ لوڈ Fb = 360 kN

2. حفاظتی عنصر (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

معیاری ضروریات کو پورا کرتا ہے!

نتیجہ چیک کریں:
لفٹنگ آپریشن محفوظ ہے اور کوڈ کی ضروریات کو پورا کرتا ہے۔

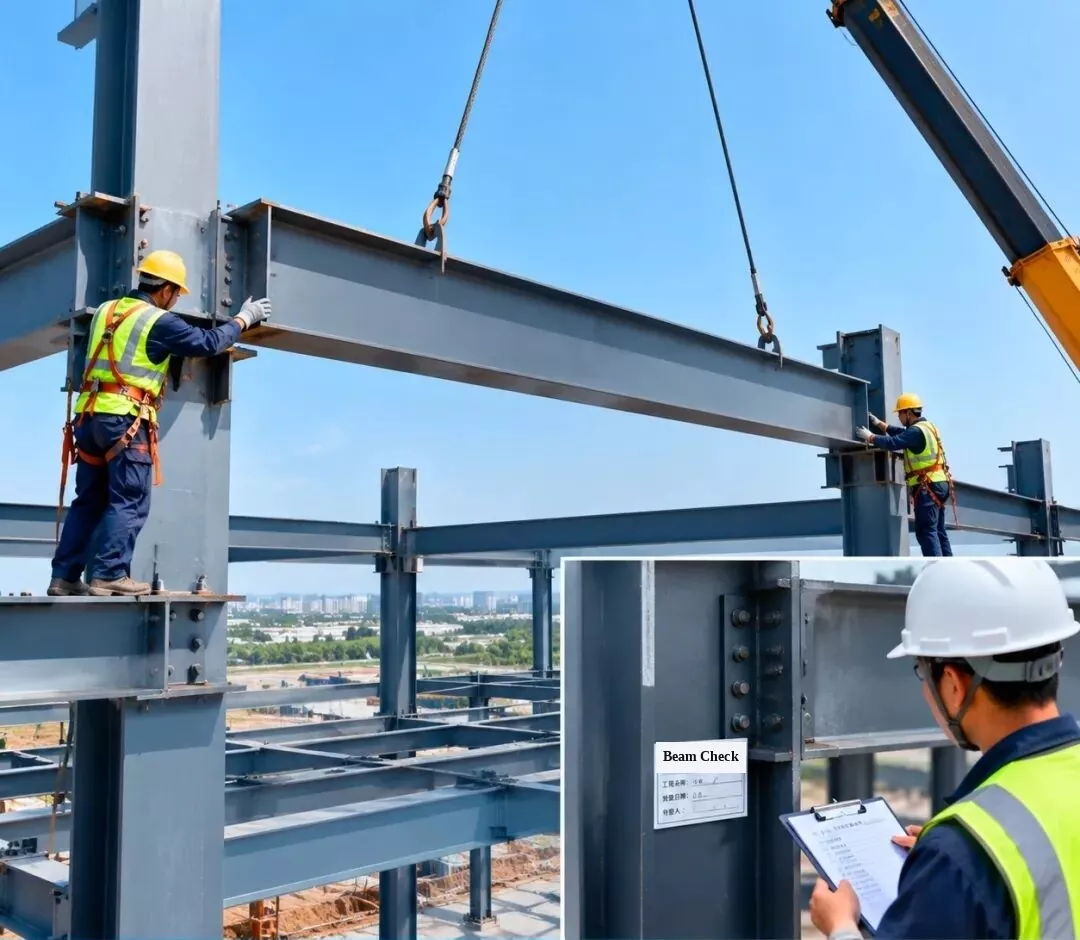

2. اسٹیل فریم کی تنصیب اور معائنہ - اسٹیل بیم کی تنصیب

3. اسٹیل فریم کی تنصیب اور معائنہ - اسٹیل کی چھتوں کی تنصیب

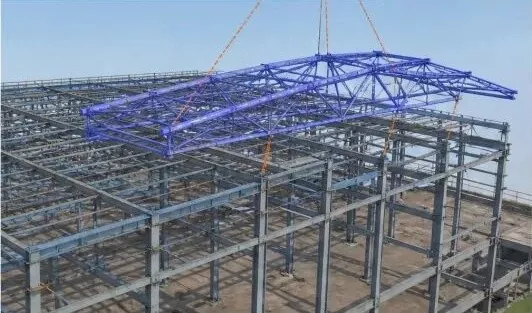

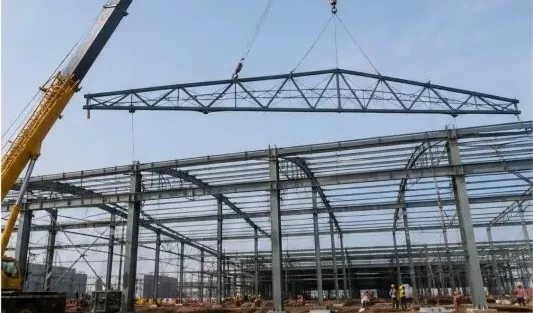

1. 3D BIM سمولیشن:لفٹنگ پلان اور انسٹالیشن آرڈر کو بہتر بنانے کے لیے سٹیل کی چھت کی ٹرس کی تنصیب کی تقلید کریں۔

2. روف ٹرس لفٹنگ:ٹراس کو اٹھانے کے لیے ٹرک کرین کا استعمال کریں اور اسے متوازن رکھتے ہوئے آہستہ آہستہ پوزیشن میں رکھیں۔

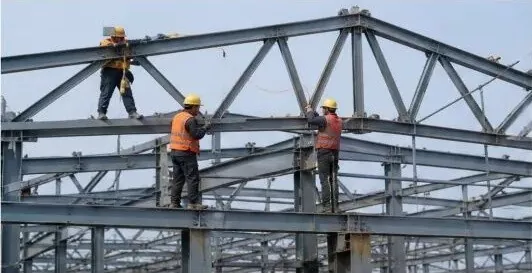

3. پوزیشننگ اور عارضی فکسنگ:چھت کا ٹاس لگانے کے بعد، اسے عارضی طور پر محفوظ کریں اور اس کی پوزیشن اور اونچائی (بلندی) کو ایڈجسٹ کریں۔

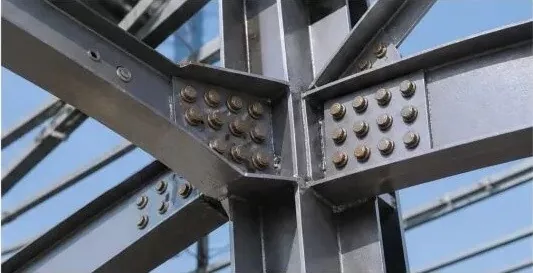

4. اعلی طاقت بولٹ کنکشن:مضبوط کنکشن کو یقینی بنانے کے لیے ڈیزائن کے اصولوں کے مطابق اعلی طاقت والے بولٹ کو سخت کریں۔

5. تنصیب کا معائنہ:ٹراس کی اونچائی، اسپین، موڑنے (انحراف) اور عمودی سیدھ کو چیک کریں تاکہ یہ یقینی بنایا جا سکے کہ وہ کوڈ پر پورا اترتے ہیں۔

6. معائنہ کا ریکارڈ:معائنہ پاس کرنے کے بعد، ریکارڈ فارم کو مکمل کریں اور اگلے تعمیراتی مرحلے پر جائیں۔

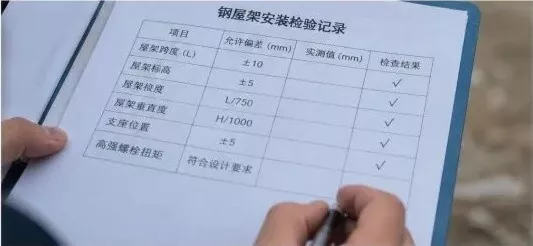

سٹیل کی چھت کی ٹرس کی تنصیب کا معائنہ ریکارڈ

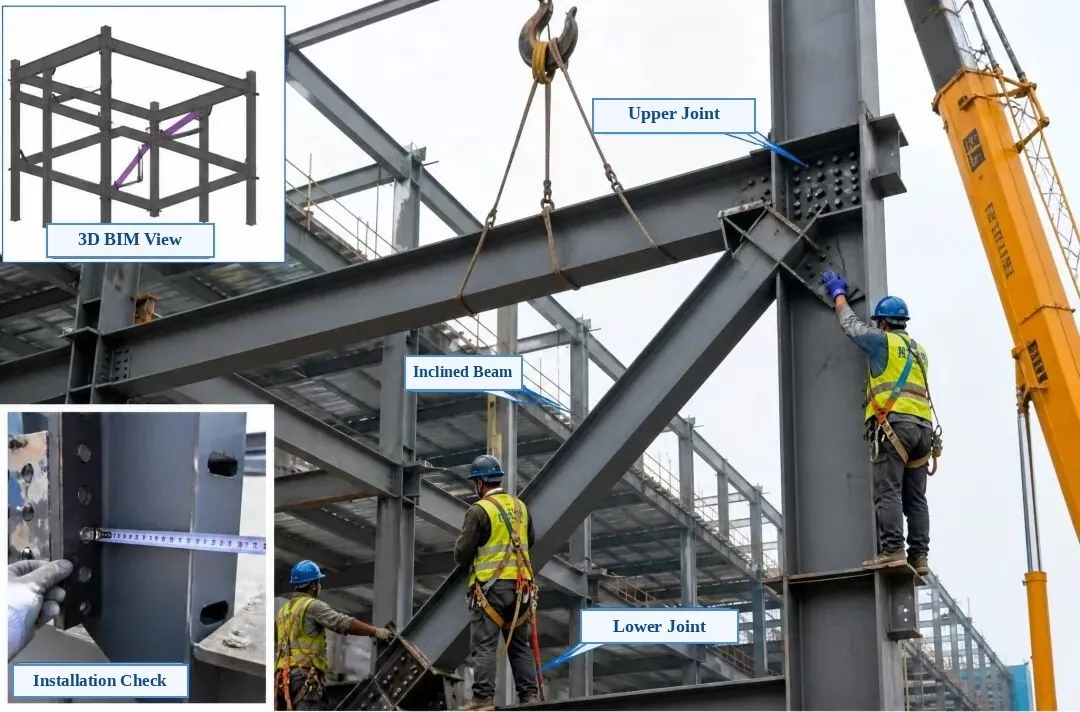

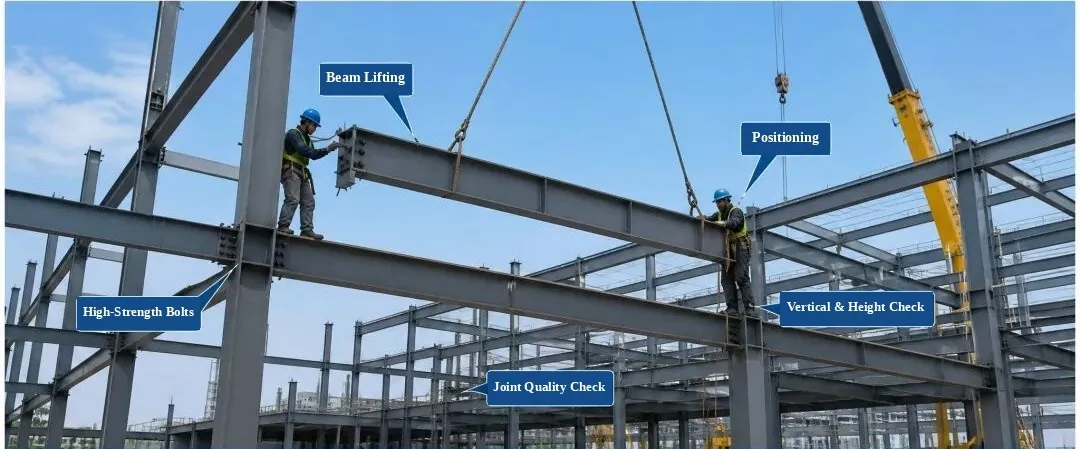

4. اسٹیل فریم کی تنصیب اور معائنہ — مائل اسٹیل بیم کی تنصیب

نکالے گئے فوٹو لیبلز:اوپر سے بائیں انسیٹ: 3D BIM ویو | نیچے سے بائیں انسیٹ: انسٹالیشن چیک | مرکزی تصویر: اوپری کنکشن جوائنٹ، مائل اسٹیل بیم (ڈیگنل بریس)، لوئر کنکشن جوائنٹ

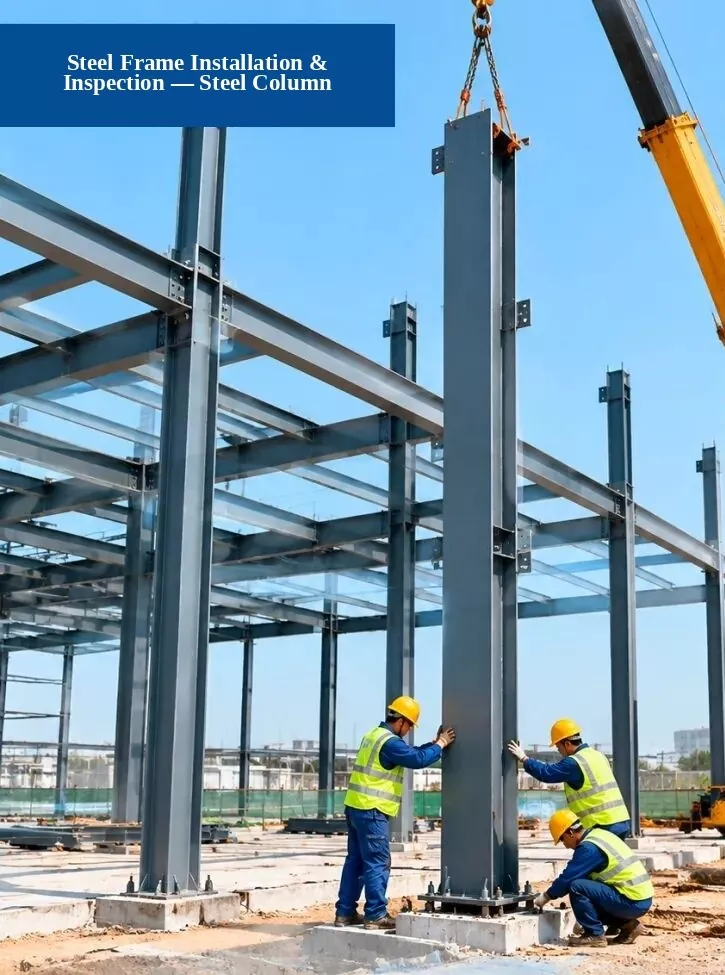

5. اسٹیل فریم کی تنصیب اور معائنہ - اسٹیل کالم کی تنصیب

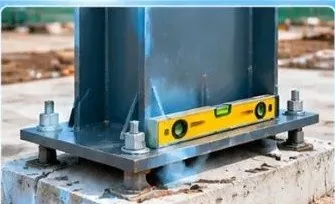

1. فاؤنڈیشن چیک:چیک کریں کہ آیا اینکر بولٹ کی پوزیشنز، فاؤنڈیشن کی اونچائی، اور بنیاد کے طول و عرض ڈیزائن کی ضروریات کو پورا کرتے ہیں۔

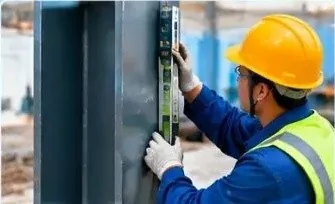

2. عمودی سیدھ کی جانچ:اسٹیل کا کالم کتنا سیدھا (عمودی) کھڑا ہے یہ دیکھنے کے لیے کل اسٹیشن، لیزر پلمب، یا سٹریٹ ایج لیول کا استعمال کریں۔

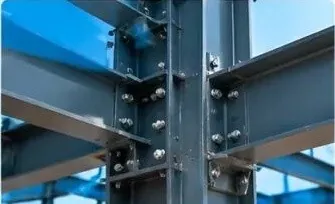

3. کنکشن کوالٹی چیک:چیک کریں کہ آیا اعلی طاقت والے بولٹ، ویلڈز، اور کنکشن پلیٹس معیاری تقاضوں کو پورا کرتے ہیں۔

6. اسٹیل فریم کی تنصیب — ٹراس سٹرکچر کی تنصیب (3D BIM ڈایاگرام)

نکالے گئے فوٹو لیبلز:کرین ہک | اسٹیل ٹراس کا ڈھانچہ | عارضی فکسنگ | سلنگ اٹھانا | ہائی ورک پلیٹ فارم | پوزیشن میں جگہ | سٹیل فریم کالم

کلیدی معائنہ پوائنٹس (سائٹ کی تصاویر):

1. سپورٹ اور جوائنٹ چیک

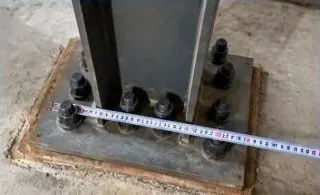

اس بات کو یقینی بنانے کے لیے کہ وہ ڈیزائن کے تقاضوں کو پورا کرتے ہیں، سپورٹ بولٹ، شیم پلیٹس، اور سرایت شدہ حصوں کی پوزیشن اور اونچائی کو چیک کریں۔

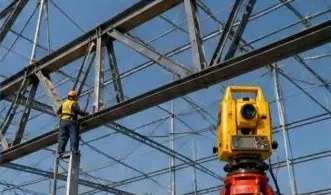

2. ٹراس الائنمنٹ چیک

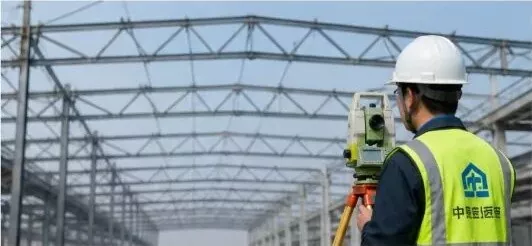

ٹرس کی سنٹرل لائن، اونچائی اور موڑنے کے لیے کل اسٹیشن کا استعمال کریں، اور سیدھ میں ایڈجسٹمنٹ کریں۔

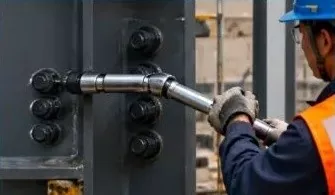

3. ہائی سٹرینتھ بولٹ چیک

اعلی طاقت والے بولٹس کی تعداد، سائز اور ٹارک چیک کریں، اور کوڈ کی ضرورت کے مطابق ان کی دوبارہ جانچ کریں۔

نوٹ:اس پروجیکٹ میں ٹرس کا ڈھانچہ فیکٹری میں پہلے سے اسمبل کیا جاتا ہے اور درست تنصیب، معیار اور حفاظت کو یقینی بنانے کے لیے اسے سائٹ پر حصوں میں اٹھایا جاتا ہے۔

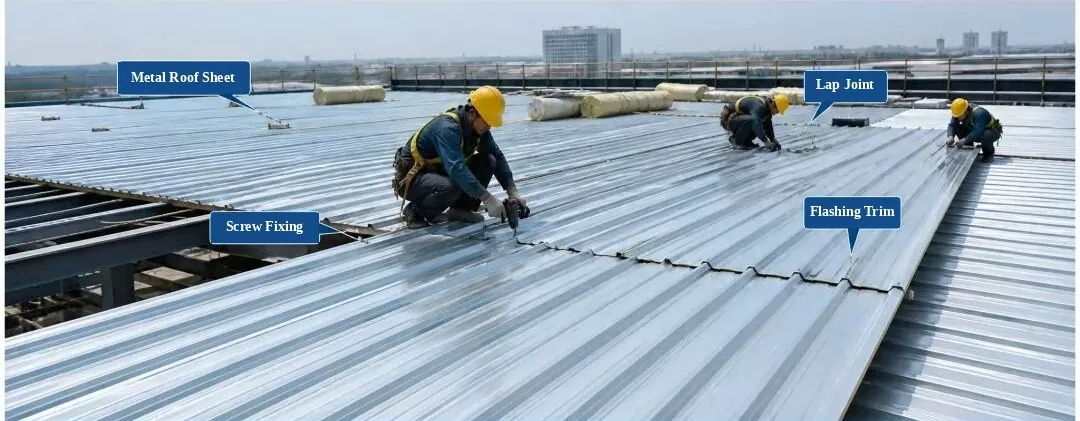

7. اسٹیل فریم اور پروفائل شدہ دھاتی چھت کی چادر کی تنصیب اور معائنہ

8. اسٹیل فریم کی تنصیب اور معائنہ - اسٹیل کی سیڑھیاں اور ہینڈریل کی تنصیب

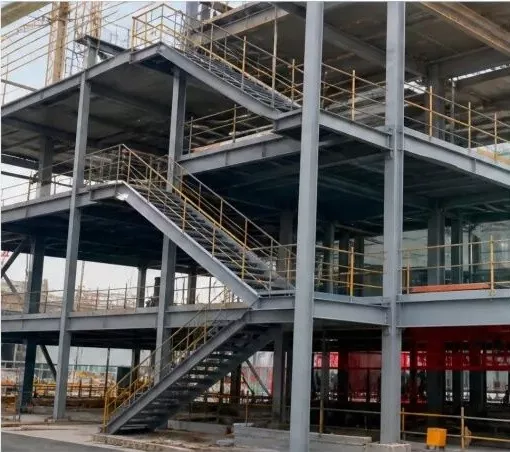

1. مکمل سٹیل کی سیڑھیاں اور ہینڈریل (سائٹ فوٹو)

2. 3D BIM ماڈل (اسٹیل کی سیڑھیاں اور ہینڈریل)

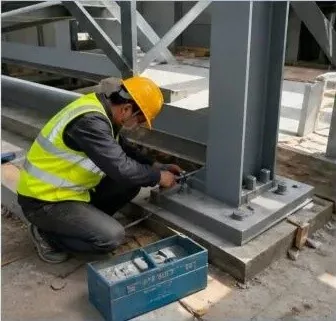

3. اسٹیل سیڑھیوں کی تنصیب (سائٹ کا کام)

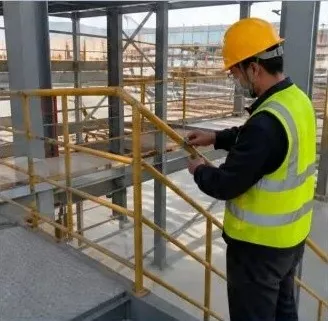

4. ہینڈریل کی تنصیب (سائٹ کا کام)

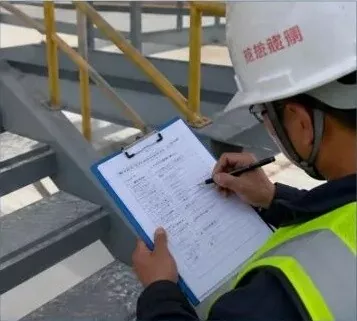

5. تنصیب کے معیار کا معائنہ (سائٹ چیک)
