سٹیل کی ساخت آف شور ونڈ پاور فیکٹری

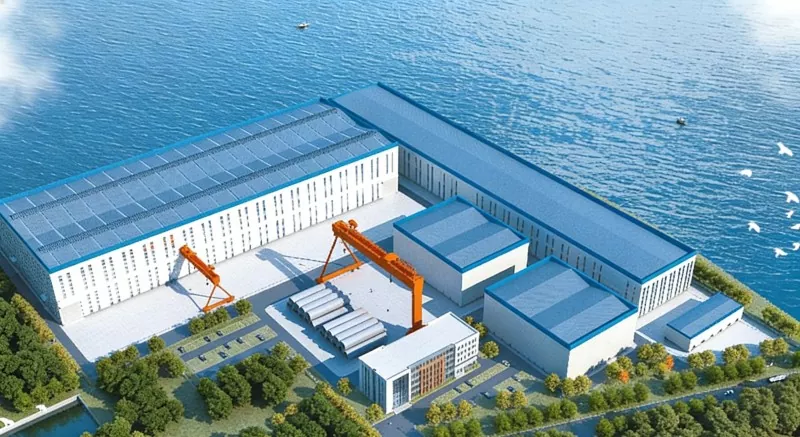

اسٹیل ڈھانچہ آف شور ونڈ پاور فیکٹری کی عمارتیں بھاری صنعتی فیکٹریوں کا حوالہ دیتی ہیں جو خاص طور پر آف شور ونڈ پاور آلات کی تیاری کے لیے ڈیزائن کی گئی ہیں۔ ان کا بنیادی ڈھانچہ سٹیل سے بنا ہے، اور یہ عام طور پر ساحلی بندرگاہوں یا ڈاکوں پر واقع ہوتے ہیں تاکہ انتہائی بڑے اور بھاری اجزاء کی پیداوار، اسمبلی اور نقل و حمل کی ضروریات کو پورا کیا جا سکے۔

ہماری چینی فیکٹری نے متعدد آف شور ونڈ پاور پراجیکٹس کے لیے سٹیل کے ڈھانچے کے حل فراہم کیے ہیں اور یہ چین میں اعلیٰ معیار کے اسٹیل ڈھانچے کے سپلائرز میں سے ایک ہے۔

ساختی شکل

● ہیوی اسٹیل ٹرس ڈھانچہ: یہ سب سے عام ساختی شکل ہے۔

● ہیوی پورٹل فریم: عام مینوفیکچرنگ یا اسمبلی ورکشاپس کے لیے موزوں۔

● l اسٹیل ٹرس اور نیٹ فریم ڈھانچے: انتہائی بڑے اسپین یا خصوصی کام کرنے والی فیکٹریوں کے لیے استعمال کیا جاتا ہے۔

سنکنرن مزاحمت اور ہوا کے خلاف مزاحمت کا ڈیزائن

● سنکنرن سے بچاؤ کا نظام: چونکہ یہ صنعتی عمارتیں سمندر کے قریب تعمیر کی گئی ہیں، اس لیے ارد گرد کا ماحول نسبتاً مرطوب ہے اور زیادہ شدید موسمی حالات ہیں۔ اسٹیل کی سطح کا علاج ایک بھاری سنکنرن تحفظ کوٹنگ سسٹم کو اپناتا ہے۔

● ہوا کی مزاحمت: ساحلی علاقوں میں ایک صدی میں ایک بار 50 یا 100 سال کے ہوا کے بوجھ کے معیار کے مطابق عمارت کو ڈیزائن کرنے کی ضرورت ہے تاکہ انتہائی موسمی حالات میں ساختی تحفظ کو یقینی بنایا جا سکے۔

مصنوعات کے ساختی اجزاء

بنیادی ڈھانچہ

● عام طور پر، جالی سٹیل کے کالموں کو اپنایا جاتا ہے۔ بڑی اونچائی اور بھاری کرین ٹنیج کے ساتھ اسٹیل کی ساخت آف شور ونڈ پاور فیکٹری کے لیے، جالی اسٹیل کے کالموں میں موڑنے کی طاقت زیادہ ہوتی ہے اور وہ کالم کرین کے وزن کو سہارا دے سکتے ہیں۔

کرین بیم سسٹم

● کرین بیم عام طور پر اعلی طاقت والے ویلڈڈ ٹھوس ویب I-بیم استعمال کرتے ہیں، جس کی پیداوار کی طاقت اکثر 355Pa یا 390Pa تک پہنچ جاتی ہے۔

سپورٹ سسٹم

● انٹر کالم سپورٹ H کے سائز کے اسٹیل، اینگل اسٹیل اور گول ٹیوبوں سے بن سکتے ہیں، عام طور پر X کی شکل میں۔

● چھت کی افقی قوت کو منتقل کرنے کے لیے چھت پر افقی معاونت کا اہتمام کیا جائے گا۔

● نظام کو عام طور پر کالموں کے اوپری حصے میں ترتیب دیا جاتا ہے، جس کا مقصد سٹیل کے فریموں کے درمیان قوتوں کے استحکام کی حفاظت کرنا ہے۔

انکلوژر کا ڈھانچہ

● Purlins عام طور پر ہائی فریکوئنسی ویلڈیڈ H کے سائز کا سٹیل یا C کے سائز کا سٹیل استعمال کرتے ہیں۔

● دیوار کے شہتیر زیادہ تر H کے سائز کا سٹیل یا بڑے C کے سائز کا سٹیل ہوتے ہیں، اور ہوا کے بوجھ یا درجہ حرارت کے اثرات کے تحت مرکزی ڈھانچے کی پس منظر کی خرابی کو اپنانے کے لیے سلائیڈنگ کے ذریعے جڑے ہوتے ہیں۔

پیرامیٹر (تفصیلات)

پروڈکٹ کیس

لشان بڑے میگاواٹ آف شور ونڈ پاور پروجیکٹ، جس میں EIHE اسٹیل سٹرکچر نے مشترکہ طور پر حصہ لیا، چین میں قیمت کی برابری کے ساتھ سب سے بڑا سنگل آف شور ونڈ پاور پروجیکٹ ہے اور شمالی چین میں سب سے بڑا آف شور ونڈ پاور کلسٹر ہے۔ یہ لیشان شہر کے جنوبی سمندری علاقے، ویہائی سٹی، شان ڈونگ صوبے میں واقع ہے۔ پورے منصوبے کو دو آزاد سائٹس، U1 اور U2 میں تقسیم کیا گیا ہے، جس کی کل نصب صلاحیت 150 میگاواٹ (1.5GW) ہے۔
