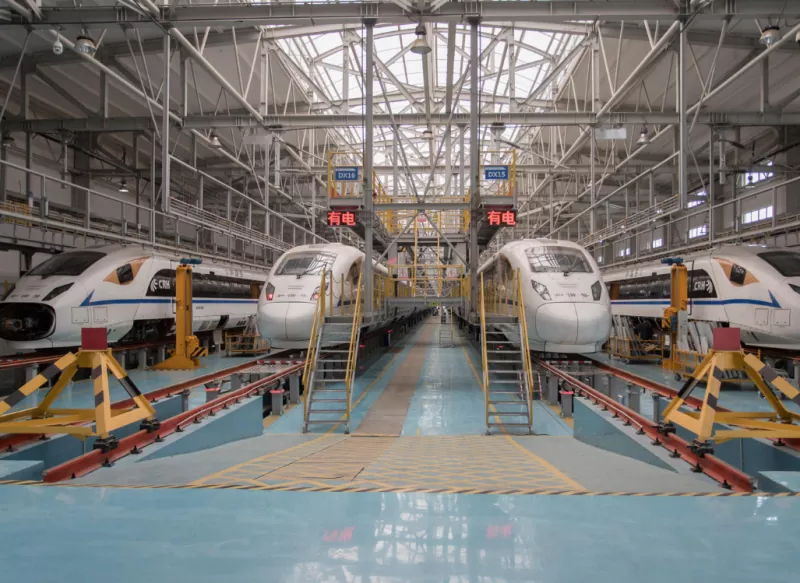

سٹیل کا ڈھانچہ ریلوے سٹیشن مینٹیننس ڈپو

سٹیل سٹرکچر ریلوے سٹیشن مینٹیننس ڈپو ایک پیچیدہ نظام ہے جو فن تعمیر، ساختی میکانکس، ریلوے انجینئرنگ اور پروسیس ڈیزائن کو مربوط کرتا ہے۔ چین میں ہمارے مینوفیکچرنگ پلانٹس میں، ہم پوری عمارت کو مختلف اجزاء میں تقسیم کرتے ہیں تاکہ تیاری اور اسمبلی کی تعمیر کے موڈ کو حاصل کیا جا سکے۔

ساختی شکل

● فریم کا ڈھانچہ: نسبتاً چھوٹے اسپین اور ہلکے بوجھ والی عام مسافر ٹرینوں کے مینٹیننس شیڈ کے لیے موزوں۔

● گرڈ ڈھانچہ: یہ اس وقت تیز رفتار ٹرینوں اور بلٹ ٹرینوں کے مینٹیننس شیڈز میں سب سے زیادہ استعمال ہونے والی شکل ہے۔ یہ نوڈس کے ذریعے جڑی ہوئی بہت سی سلاخوں پر مشتمل ہے، جس سے ایک بہت بڑا تین جہتی گرڈ بنتا ہے۔ اس کے فوائد ہیں: اعلی سختی اور اچھی زلزلہ مزاحمت۔ یہ چھت کے وزن کو آس پاس کے کالموں پر یکساں طور پر تقسیم کر سکتا ہے، اس طرح 60 میٹر سے زیادہ کے کالموں کے بغیر ایک بڑا فاصلہ حاصل کر سکتا ہے، جس سے ٹرینوں کو شیڈ کے اندر آزادانہ طور پر روانہ کیا جا سکتا ہے۔

● طویل مدتی محراب یا ٹیوب ٹراس: خاص دیکھ بھال کی ورکشاپس کے لیے جن میں انتہائی بڑے اجزاء کو اٹھانے کی ضرورت ہوتی ہے، اس قسم کے ڈھانچے کو بڑی اندرونی کلیئرنس حاصل کرنے کے لیے استعمال کیا جا سکتا ہے۔

ساختی اجزاء کی ترکیب

● اسٹیل بیم

● اسٹیل کالم

● کرین بیم

● کالم سپورٹ

● افقی سپورٹ

پروڈکٹ کیس

شنگھائی Hongqiao EMU مینٹیننس ڈپو

Hongqiao EMU مینٹیننس ڈپو میں دیکھ بھال کے شیڈ کی چھت اس وقت چین میں اسٹیل کے ڈھانچے کی گرڈ کی سب سے بڑی چھتوں میں سے ایک تھی۔ یہ ہزاروں سٹیل کی سلاخوں پر مشتمل تھا، اور ہر چھڑی کے دونوں سروں پر بولٹ تھے جو ایک ٹھوس سٹیل کی گیند میں گھس گئے تھے۔ اس کنکشن کے طریقہ کار کا فائدہ اعلی تنصیب کی درستگی، تیز رفتار تعمیراتی رفتار، اور قابل کنٹرول معیار ہے۔ یہ ایک پیچیدہ نظام ہے جو سول انجینئرنگ، مکینیکل انجینئرنگ، الیکٹریکل انجینئرنگ، اور انفارمیشن ٹیکنالوجی جیسے شعبوں کو مربوط کرتا ہے۔ اس کے بڑے اسپین گرڈ کی چھت کو خاص طور پر اس کی موثر، سہ جہتی، اور لچکدار دیکھ بھال کے عمل کی ضروریات کو پورا کرنے کے لیے ڈیزائن کیا گیا تھا، اور یہ شکل اور کام کے اتحاد کی ایک بہترین مثال ہے۔

پیرامیٹر (تفصیلات)

اکثر پوچھے گئے سوالات

1. سٹیل ڈھانچہ ریلوے سٹیشن کی بحالی کے ڈپو کی ڈیزائن سروس کی زندگی کیا ہے؟

ڈیزائن سروس کی زندگی: عام طور پر 50 سال.

2. دیکھ بھال کے گودام میں اہم سامان سٹیل کے ڈھانچے کی عمارت کے ساتھ کیسے ہم آہنگ ہوتا ہے؟

● تین منزلہ آپریشن پلیٹ فارم: اسٹیل ڈھانچے کا پلیٹ فارم ٹرین کے ساتھ قریب سے جڑا ہوا ہے، جس سے کارکنوں کو بیک وقت ٹرین کے نیچے، اندرونی اور اوپر کا معائنہ کرنے کی اجازت ملتی ہے (بشمول پینٹوگرافس اور ایئر کنڈیشنر)، تین جہتی آپریشنز کو قابل بناتا ہے۔

● برج کرین (کرین): چھت کے اسٹیل بیم کے نیچے معلق، یہ 5-20 ٹن اسٹیئرنگ فریم، موٹرز اور دیگر بڑے اجزاء کو اٹھاتا ہے۔ خصوصی کرین بیم کو خاص طور پر سائیکلک بوجھ کو برداشت کرنے کے لیے ڈیزائن کرنے کی ضرورت ہے۔

3. مینٹیننس ڈپو کی چھت گرڈ کی طرح کیوں نظر آتی ہے؟ خاص خصوصیت کیا ہے؟

یہ ایک بولڈ کروی نوڈ گرڈ ڈھانچہ ہے، جیسے ایک بہت بڑا تین جہتی مکڑی کا جالا، جو ہزاروں اسٹیل پائپوں پر مشتمل ہے جو بولٹ کے ذریعے ٹھوس اسٹیل کی گیندوں سے جڑے ہوئے ہیں۔ اس کا فائدہ یہ ہے کہ بوجھ تمام ممبران اور آس پاس کے کالموں میں تقسیم ہو جاتا ہے، کالموں کے بغیر ایک انتہائی بڑے اسپین کی جگہ حاصل کر لیتا ہے۔
